Для размещения радиоэлектронного, телекоммуникационного и другого оборудования с обеспечением необходимого микроклимата и защиты от несанкционированного доступа.
ИНСИСТЕМ предлагает универсальные термостатированные шкафы (ШТУ) для размещения радиоэлектронного, телекоммуникационного и другого оборудования с обеспечением необходимого микроклимата и защиты от несанкционированного доступа.
ШТУ решает следующие задачи:
- распределение электроэнергии между охранными системами;
- осуществление коммутации различных IP-устройств;
- поддержание микроклимата достаточного для функционирования размещённого внутри оборудования;
- обеспечение безопасности расположенного внутри оборудования.
Термостатированные шкафы можно устанавливать как снаружи зданий, так и изнутри бетонных заборов, на столбах и специально изготовленных опорных конструкциях.
Также шкафы могут устанавливаться на твёрдую горизонтальную поверхность (бетонные основания, асфальтовое покрытие, полы в помещениях).
Шкафы оборудованы системой поддержания микроклимата и могут использоваться при температурном диапазоне от -40°С до +60°С.
Эксплуатационно-технические характеристики ШТУ производства ИНСИСТЕМ:
(Характеристики могут отличаться от указанных в зависимости от нужд заказчика)
|
Характеристики термостатированных шкафов ИНСИСТЕМ |
[ШТУ 400] Шкаф термостатированный универсальный уличного исполнения |
[ШТУ 700] Шкаф термостатированный: уличный / внутренний /для экстремальных температур |
[ШТУ 1000] Шкаф термостатированный: уличный / внутренний /для экстремальных температур |
|
Размеры (В:Ш:Г) |
395х310х220 |
700х600х250 |
1000х600х250 |
|
Масса |
не более 10 кг. |
не более 35 кг. |
не более 50 кг. |
|
Условия эксплуатации |
|||
|
Температура |
-40..+50 °C |
+5..50 °C (внутренний), -40..+50 °C (внешний, экстренные температуры) |
+5..50 °C (внутренний), -40..+50 °C (внешний, экстренные температуры) |
|
Относительная влажность |
до 100% |
до 90% (внутренний), до 100% (внешний, экстренные температуры) |
до 90% (внутренний), до 100% (внешний, экстренные температуры) |
|
Степень защиты |
IP65 |
IP54 |
IP54 |
|
Технические характеристики |
|||
|
Питание |
190...242 В, 50 Гц, |
170...250 В, 50 Гц |
170...250 В, 50 Гц |
|
Номинальное напряжение |
220 В |
220 В |
220 В |
|
Максимальная резервная мощность |
6 Вт по сети 12 В |
60 Вт по сети 12 В 90 Вт по сети 12 В, 170 Вт по сети 220 В - для ШТУ экстренных температур |
60 Вт по сети 12 В |
|
Входы |
5 входов типа «сухой контакт» |
4 входа типа «сухой контакт» |
4 входа типа «сухой контакт» |
Гарантийный срок эксплуатации – не менее 2 лет со дня продажи.
Состав изделия
|
Наименование изделия |
Количество, шт |
|
ИВЭПР SKAT-12DC-1.0 Li-ion |
1 |
|
Контроллер Мирада |
1 |
|
Нагреватель HG 14003.0-00 45 Вт |
1 |
|
Промежуточное реле МРП-2 |
1 |
|
Промежуточное реле МРП-3-1 |
1 |
|
Розетка на din-рейку РАр10-З-ОП |
1 |
|
Автоматический выключатель ВА47-29 2Р 3А х-ка С |
1 |
|
Датчик температуры DS18S20 |
1 |
|
Концевой выключатель MSW-13 |
1 |
|
Клеммная колодка ТВ-1512 |
1 |
Комплектация изделия
| Обозначение изделия | Наименование изделия | Количество | Примечание |
| АБСЦ.468367.001 | Шкаф термостатированный универсальный ШТУ | 1 | |
| Комплект крепления | 1 | ||
| Гермовводы для кабелей | 3 | Кроме ШТУ3 | |
| Ключи | 2 | ||
| АБСЦ.468367.001УЧ | Упаковка | 1 | |
| Комплект ЭД по ведомости эксплуатационных документов АБСЦ.468367.001ВЭ | 1 |

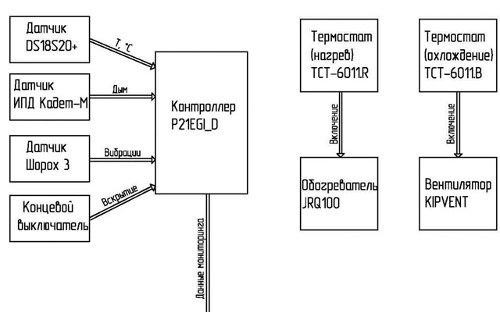

Функциональная схема изделия
- Изделие выполнено по стандарту IP54. Дверь имеет пенорезиновый уплотнитель, надежно фиксируется двумя точечными замками. Дверь имеет заземление, угол открытия двери 130.
- Для теплоизоляции используется изолирующий материал на основе пенополиэтилена.
- Кабельные вводы расположены в нижней части корпуса.
- Изделие оборудовано отверстиями для установки кронштейнов с целью дальнейшего крепления к стене. Кронштейны предоставляются в комплекте с изделиями.
- Термостатированные шкафы могут быть выполнены в различных исполнениях в зависимости от нужд потребителей и условий эксплуатации.
