Видеосервер перехвата телевизионного вещания Пилот-В1 V2

Видеосервер «Пилот-В1 V2» — это специализированное устройство в стандартном 19‑дюймовом корпусе высотой 2U, предназначенное для оперативного перехвата цифрового телевизионного вещания и замещения эфирного сигнала заставкой с бегущей строкой и аудиосопровождением при получении команд от системы оповещения. Изделие разработано для установки на предприятиях кабельного и эфирного телевидения, в диспетчерских пунктах и центрах управления, где требуется быстрое доведение сигналов оповещения о чрезвычайных ситуациях до населения через телевизионные каналы.

Видеосервер работает в круглосуточном режиме, принимает управляющие команды по Ethernet или через сухие контакты, формирует видеозаставку из заранее загруженного изображения и текста бегущей строки, а также выводит аудиосообщение (с линейного входа или по сети) в эфир цифрового вещания. Устройство имеет встроенный аккумулятор для бесперебойного питания при пропадании сети, что гарантирует готовность к оповещению в любой момент.

Назначение и область применения

• Основное назначение — приём команд от аппаратуры оповещения (П-166Ц, П-166М) и формирование цифрового видеосигнала заставки с бегущей строкой для перехвата телевизионного вещания.
• Область применения — системы централизованного оповещения населения (ГО и ЧС), телевизионные передающие центры цифрового вещания, кабельные операторы, объекты с системой экстренного оповещения через ТВ-каналы.

Видеосервер может использоваться как в комплексе с аппаратурой П-166Ц, П-166М, так и автономно с управлением через веб-интерфейс или дискретные входы.

Основные функциональные возможности

Управление:

• Приём команд через Ethernet (UDP, TCP) по защищённому протоколу.
• Управление через сухие контакты (8 входов, гальваническая изоляция) — замыкание входа 0 запускает оповещение, входы 1–5 выбирают заставку.
• Возможность выбора режима работы (Ethernet или сухие контакты) в конфигурационном файле.

Формирование видеосигнала:

• Вывод на экран статического (заставка) и динамического изображения.
• Наложение бегущей строки с настраиваемой скоростью, шрифтом, размером, отступом.

Управление реле:

• Два релейных выхода (твердотельные реле, макс. ток 0,1 А, 50 В) — замыкаются при запуске оповещения, могут использоваться для внешней сигнализации или управления каналообразующим оборудованием.
• Дополнительное электромагнитное реле (контактный набор 1 переключающий, макс. ток 1,5 А, 220 В).

Веб-интерфейс:

• Загрузка новых заставок (JPG) и текста бегущей строки.
• Выбор активной заставки.
• Отображение текущего статуса.

Состав и конструкция

• Корпус — пластиковый, для монтажа в 19" телекоммуникационную стойку (высота 2U).

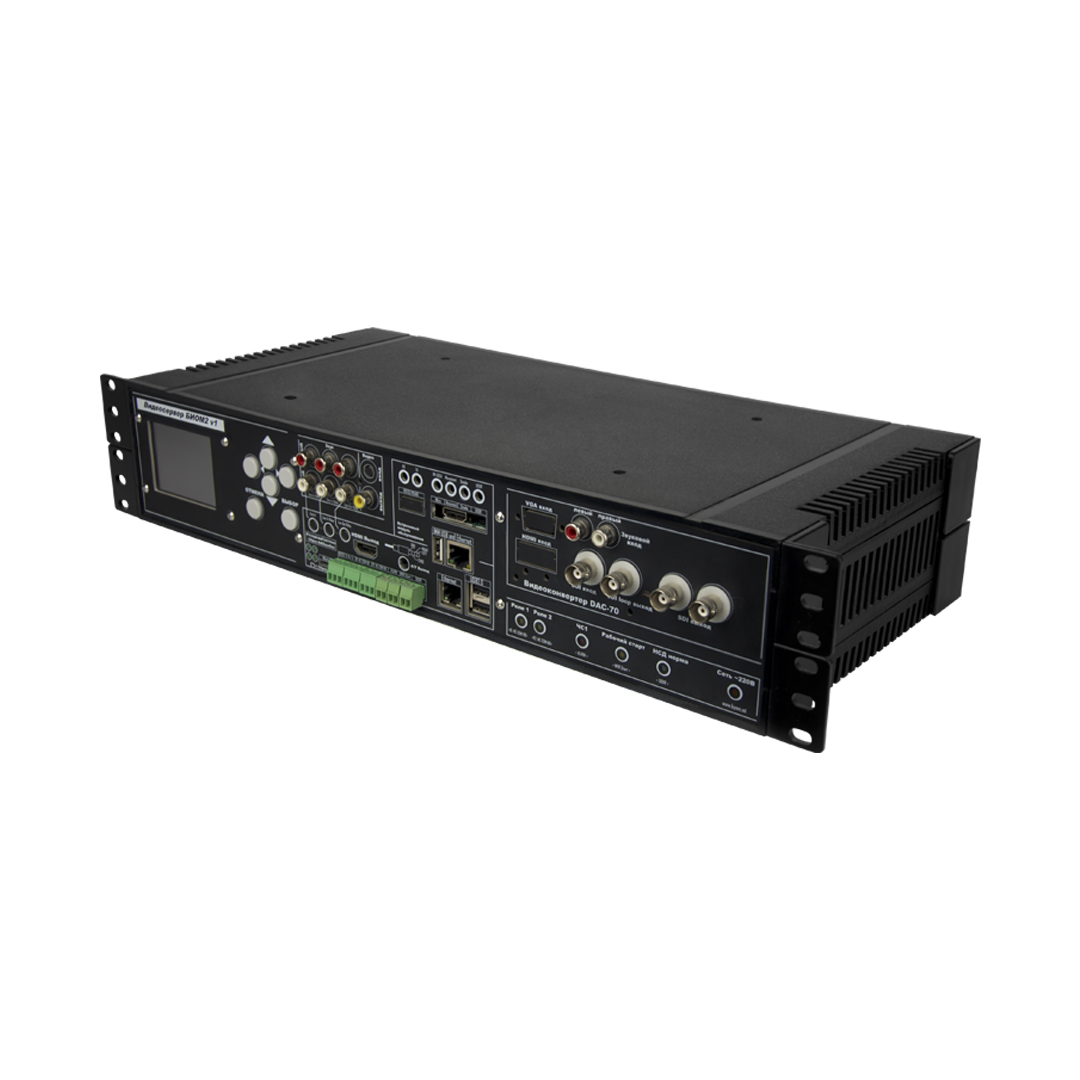

• Передняя панель содержит светодиодные индикаторы (готовность, оповещение, аппаратный сброс, сеть), а также разъёмы управления (сухие контакты, реле, аудио, HDMI, Ethernet) и клеммные колодки для подключения внешних устройств.

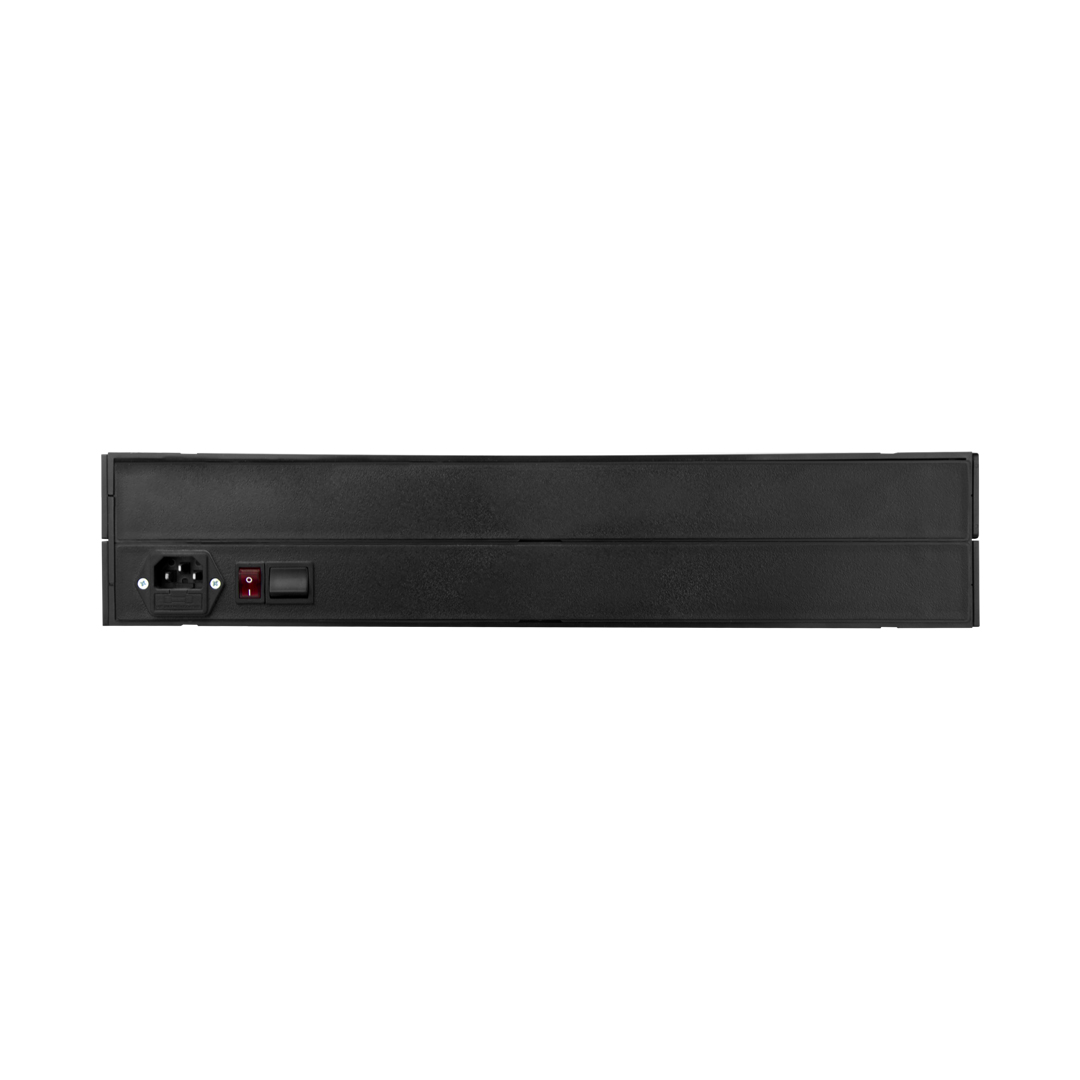

• Задняя панель — сетевой разъём питания с предохранителем, переключатели питания контроллера и аккумулятора.
• Внутреннее оснащение — встроенный аккумулятор, плата управления с процессором, слот Micro-SD для хранения заставок и конфигурации.

Режимы работы

1. Режим управления по Ethernet — команды приходят от АПУ-РСО (система П-166Ц) по сети. При получении команды «запуск оповещения» видеосервер переключает эфир на заставку и бегущую строку, замыкает реле. Аудиопоток принимается по сети (UDP multicast) или с линейного входа (настраивается).
2. Режим управления по сухим контактам — замыкание входа 0 инициирует запуск оповещения, входы 1–5 выбирают номер заставки. В этом режиме аудиосигнал берётся с линейного входа и передаётся на выход.

В обоих случаях настройка заставок выполняется через веб-интерфейс.

Комплект поставки

• Видеосервер «Пилот-В1 V2» в сборе.
• Сетевой кабель питания 220 В.
• Руководство по эксплуатации (на бумажном носителе или в электронном виде).
• Упаковка (транспортная тара).

Условия эксплуатации и надёжность

• Устройство предназначено для эксплуатации в отапливаемых помещениях с температурой от 0 до +30 °С и влажностью до 90% (без конденсации).
• Степень защиты IP30 — защита от проникновения твёрдых предметов диаметром >2,5 мм, без защиты от воды.
• Встроенный ИБП обеспечивает автономную работу при пропадании сети на время, достаточное для завершения оповещения или переключения на резерв (ёмкость 2,2 А·ч).
• Класс защиты от поражения электрическим током — I.

Техническое обслуживание и срок службы

• ТО-1 — ежемесячно: визуальный осмотр, удаление пыли, проверка внешних повреждений.
• ТО-2 — ежегодно: операции ТО-1 + внутренняя чистка устройства.
• ТО-3 — раз в 5 лет: операции ТО-1 и ТО-2 + замена аккумуляторных батарей.
• Срок службы — не менее 10 лет при соблюдении условий эксплуатации и регламентов обслуживания.

Хранение и транспортировка

• Хранение — в закрытых сухих помещениях при температуре от 0 до +40 °С, влажности не более 90% (без конденсации), в упаковке завода-изготовителя. Допустимый срок хранения в упаковке — до 3 лет (с консервацией).
• Транспортировка — любым видом крытого транспорта (автомобильный, железнодорожный, воздушный, морской) с соблюдением требований маркировки и крепления.

Гарантийные обязательства

• Гарантийный срок — 12 месяцев со дня продажи.
• Производитель гарантирует соответствие изделия требованиям ТУ и ГОСТ при соблюдении условий эксплуатации, хранения и транспортировки.
• В течение гарантийного срока неисправные изделия ремонтируются или заменяются за счёт поставщика.
• Гарантия не распространяется на повреждения, вызванные механическими воздействиями, стихийными бедствиями, несоблюдением инструкций или неправильным подключением.
