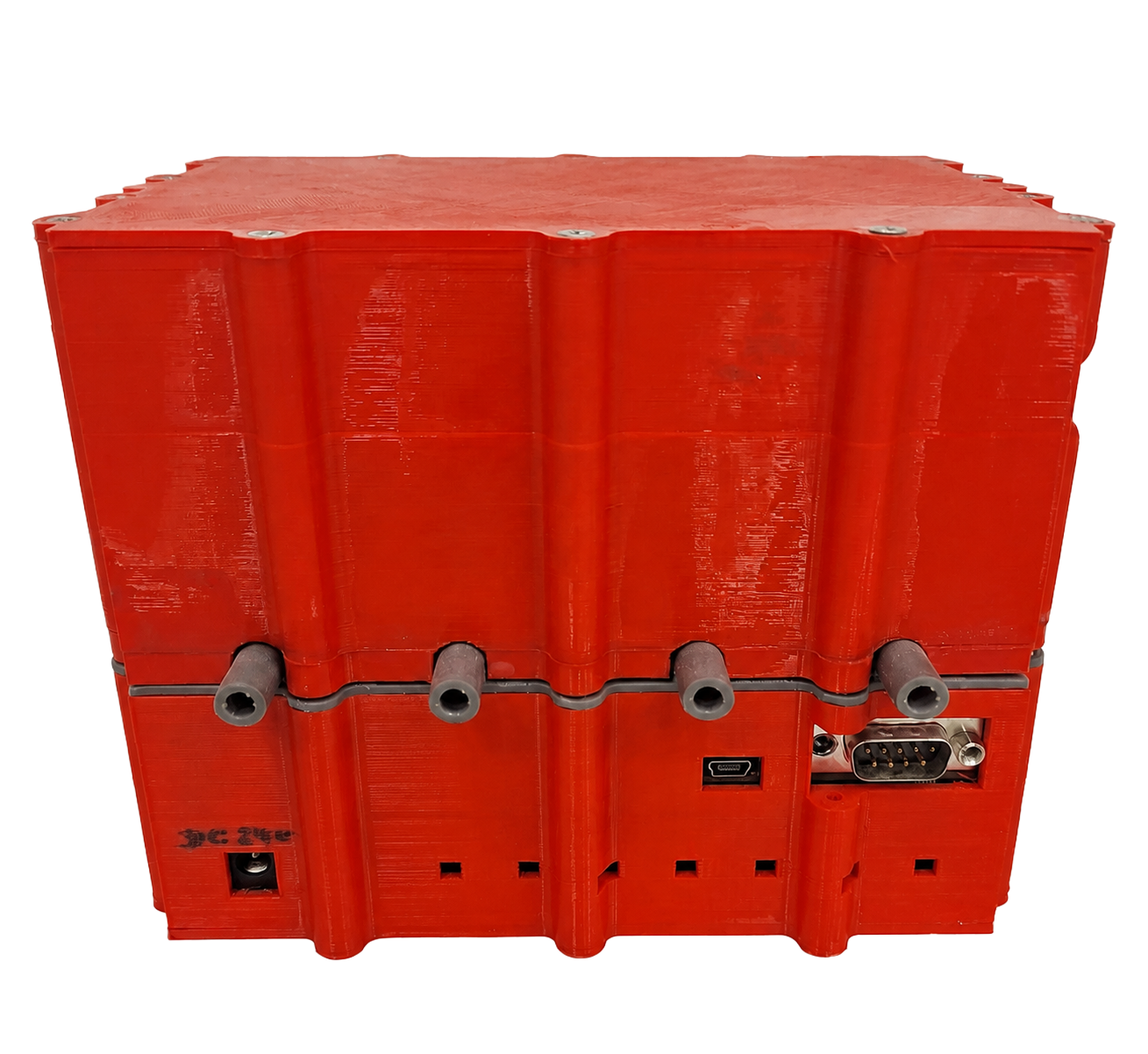

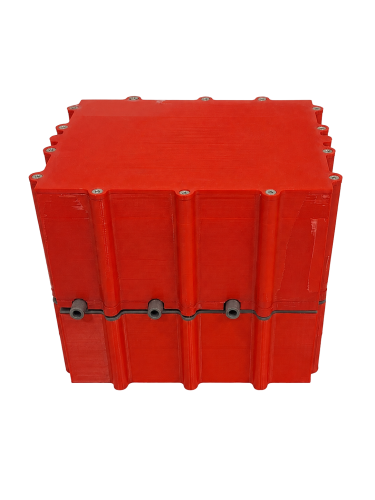

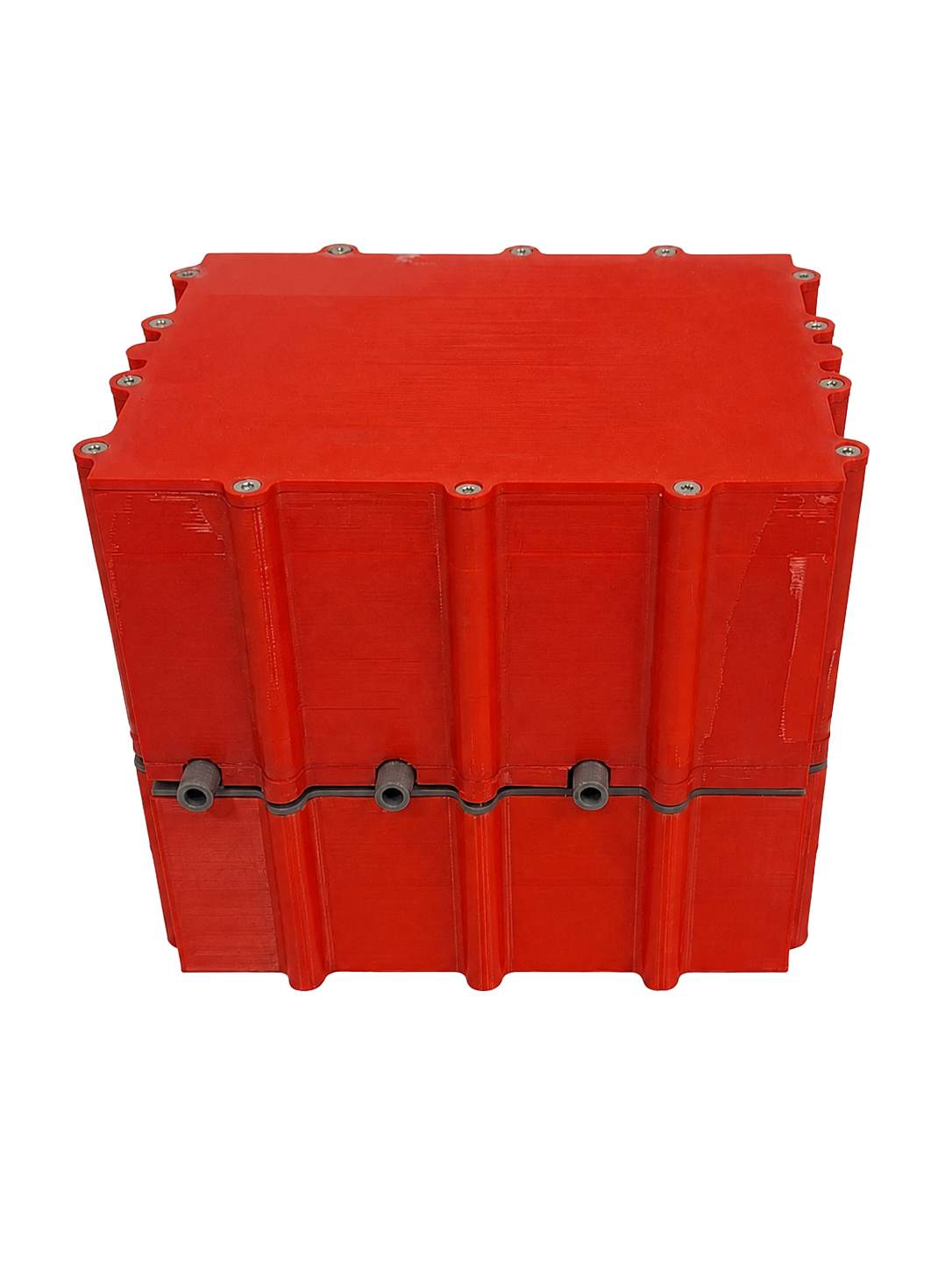

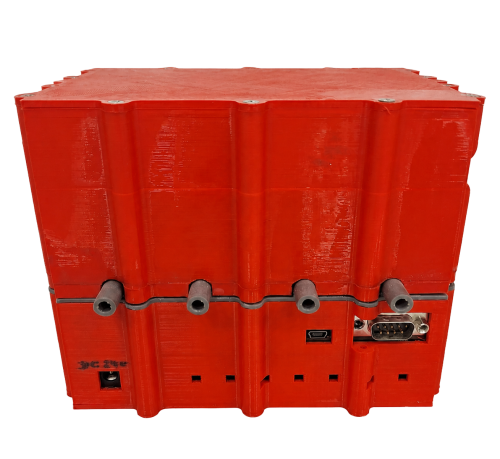

Газоанализаторы ЭКО-х

Газоанализаторы «ЭКО-х» — это приборы непрерывного действия с принудительным отбором проб воздуха, предназначенные для одновременного измерения концентрации и объемной доли газов и паров в воздушных средах. Изделия построены по блочно-модульному принципу с применением современной электронной базы, что позволяет варьировать количество и состав измерительных сенсоров и выпускать различные модели газоанализаторов под конкретные задачи заказчика.

Газоанализаторы осуществляют измерения самостоятельно, независимо от оператора, и могут устанавливаться автономно, в составе постов (пунктов) или автоматизированных систем как в замкнутых, так и в открытых пространствах. Результаты измерений передаются через цифровой интерфейс RS-485.

В качестве измерительных преобразователей используются различные типы сенсоров: электрохимические, оптические, полупроводниковые, термокаталитические, хемилюминесцентные и комбинированные. Приборы позволяют одновременно измерять концентрацию от 1 до 7 газов и паров из расширенного перечня веществ.

Назначение и область применения

Газоанализаторы «ЭКО-х» предназначены для непрерывного измерения концентрации и объемной доли вредных и загрязняющих газов в воздушных средах. Виды измеряемых веществ определяются типом используемых измерительных сенсоров и могут варьироваться в зависимости от потребностей заказчика. Результаты измерений выдаются в различных единицах — мг/м³ и ppm.

Области применения:

• экологический мониторинг атмосферного воздуха на промышленных предприятиях и в санитарно-защитных зонах;
• контроль качества воздуха в жилых районах и населённых пунктах;
• системы охраны окружающей среды и обеспечения промышленной безопасности;
• автоматизированные системы мониторинга выбросов;
• научно-исследовательские и природоохранные задачи.

Измеряемые вещества

Газоанализаторы «ЭКО-х» могут измерять концентрации следующих веществ:

По согласованию с заказчиком перечень измеряемых веществ и диапазоны могут быть изменены или расширены.

Конструктивные особенности

• Блочно-модульное построение — возможность изменения количества и состава измерительных сенсоров под конкретные задачи.
• Автономная работа — измерения проводятся независимо от оператора.
• Различные типы сенсоров — электрохимические, оптические, полупроводниковые, термокаталитические, хемилюминесцентные и комбинированные.
• Цифровой интерфейс — передача данных по RS-485.
• Степень защиты оболочки — не ниже IP20 по ГОСТ 14254.
• Класс защиты от поражения электрическим током — III по ГОСТ 12.2.007.0.

Условия эксплуатации

• Температура окружающего воздуха: от +5 до +40 °С.
• Относительная влажность: от 20 до 80% при 25 °С.
• Атмосферное давление: от 84 до 106,7 кПа.
• Степень защиты: IP20 (защита от проникновения твёрдых предметов диаметром >12,5 мм).

Комплект поставки

По дополнительному согласованию с заказчиком могут поставляться кабели для внешних устройств, приспособления для поверки и другая эксплуатационная документация.

Транспортирование и хранение

Транспортирование:

• Железнодорожным транспортом — в крытых чистых вагонах.
• Открытым автотранспортом — с защитой от прямого воздействия атмосферных осадков.
• Воздушным транспортом — в герметизированных отсеках.
• Водным транспортом — в трюме.
• Температурный диапазон при транспортировании: от –50 до +40 °С.
• Относительная влажность при транспортировании: до (95±3)% при 25 °С.
• Вибрационные нагрузки: диапазон 10–100 Гц с ускорением до 1g.

Хранение:

• В упаковке предприятия-изготовителя.
• Температура: от +5 до +40 °С.
• Относительная влажность: не выше 80% при 25 °С.
• В помещениях не должно быть пыли, паров кислот и щелочей, агрессивных газов и других коррозионно-активных агентов.
• После транспортирования при отрицательных температурах перед вскрытием упаковки необходима выдержка в течение 2 часов в сухом отапливаемом помещении.

Маркировка

На корпусе газоанализатора наносится маркировка, содержащая:

• наименование или условное обозначение газоанализатора;
• название предприятия-изготовителя;
• заводской номер;
• дату изготовления;
• знак утверждения типа средства измерения (при наличии).

Маркировка может быть выполнена этикеткой на самоклеящейся основе, прессованием, гравировкой или другим способом, обеспечивающим сохранность в течение всего срока службы. Транспортная тара маркируется манипуляционными знаками «Осторожно», «Хрупкое», «Боится сырости».

Преимущества

• Модульность и гибкость — возможность адаптации под различные задачи путём замены и добавления сенсоров.
• Многокомпонентность — одновременное измерение до 7 газов и паров.
• Высокая точность — основная погрешность не более ±15%, дополнительная — не более 5%.
• Быстродействие — время прогрева 5 минут, время отклика (τ₉₀) не более 10 секунд.
• Надёжность — средняя наработка на отказ 15 000 часов, срок службы 10 лет.
• Автономность — независимая работа, цифровой интерфейс RS-485 для передачи данных.
• Низкое энергопотребление — не более 8 Вт.

Гарантийные обязательства

• Гарантийный срок эксплуатации — 12 месяцев.
• Гарантийный срок хранения — 12 месяцев.
• В течение гарантийного срока предприятие-изготовитель гарантирует работоспособность газоанализатора и безвозмездное устранение всех дефектов при отсутствии внешних механических повреждений и соблюдении условий эксплуатации.
• Гарантийный и послегарантийный ремонт производится на предприятии-изготовителе.
