Система МИРАДА предназначена для эффективной эксплуатации систем жизнеобеспечения зданий и учета потребляемых энергоресурсов.
Автоматизация зданий — одно из важнейших направлений в области строительства и управления инженерными системами.
Система МИРАДА предназначена для эффективной эксплуатации систем жизнеобеспечения зданий и учета потребляемых энергоресурсов.
Основные функциональные возможности, реализуемые модулем:
- Регистрацию показаний приборов учета;
- Мониторинг состояния подключенных устройств;
- Удаленное управление устройствами и подключенными системами;
- Обеспечивает возможность удаленного управления различными системами, а так же направлена на снижение стоимости эксплуатационных расходов, более рациональное использование дорогостоящих ресурсов;
- Оперативный мониторинг всех подключенных систем;
- Управление средствами измерений.
МИРАДА ведет регистрацию показаний приборов учета, обеспечивает мониторинг состояния приборов и устройств, осуществляет управление подключенными системами с возможностью отображения устройств и их параметров на мнемо-схемах, а также интуитивно понятную визуализацию результатов в виде отчетов.
Функции системы автоматизации и диспетчеризации МИРАДА:
1. Управление наружным, внутренним и аварийным освещением:
Программное и автоматическое включение и выключение освещения подъездов, дворового и уличного освещения в соответствии с показаниями датчиков освещенности, датчиков движения.
2. Управление системами безопасности:
- Логически программируемые реакции контроллера на события;
- Оповещение диспетчера и SMS-оповещение о внештатных ситуациях;
- Идентификация доступа и ведение журнала доступа;
- Удаленный контроль состояния всех объектов мониторинга, а также дистанционное управление исполнительными механизмами.
3. Управление вентиляцией и дымоудалением:
- Удаленное управление системами вентиляции и дымоудаления в соответствии с показаниями датчиков задымления;
- Поддержание уровня влажности в помещениях, где это особенно важно (архивы, серверные комнаты и т.п.);
- Отслеживание изменения (тренда) температуры кондиционируемого воздуха.
4. Противопожарная защита:
- Контроль состояния датчиков пожарной сигнализации, формирование и передача сигнала тревоги;
- Управление системами пожаротушения, автоматическое отключение электроснабжения при возникновении пожара.
5. Управление электроснабжением и учет расхода газа:
- Измерение и контроль потребляемой электроэнергии;
- Измерение качества электроснабжения (ток, напряжение, потребляемая мощность, удаленная подача / отключение питания);
- Система автоматизации учета расхода газа.
6. Управление горячим/холодным водоснабжением и отоплением:
- Измерение температуры и измерение расхода воды;
- Дистанционное управление насосами;
- Контроль протечки воды;
- Автоматизированное управление запорными механизмами в соответствии с показателями датчиков;
- Cистема автоматизация учета расхода воды.
Области применения системы: ТЭК, ЖКХ, операторы связи, промышленные предприятия (потенциально опасные объекты).
АРМ Диспетчера
АРМ создается на базе специализированного программного обеспечения «Мирада», разработки ИНСИСТЕМ.
Центральный Диспетчерский Пункт предназначен для:
Предотвращения и дистанционного выявление причины аварии или сбоя. СПО «Мирада» позволяет предотвратить аварийную ситуацию или порчу установленного оборудования. В случае выхода за пределы параметров технологического оборудования система своевременно отреагирует на отклонение и, в зависимости от степени приоритета аварии, передаст на АРМ Диспетчера или по SMS сообщение об отклонении параметра с возможностью блокирования вышедших из строя элементов или их отключения.
Помощи обслуживающему персоналу в принятии оперативных решений. СПО «Мирада» позволяет избежать поспешных действий персонала и дистанционно точно спланировать комплекс оперативных мероприятий персонала станции до приезда сервисной бригады.
Учёта потребляемых энергоресурсов. Комплекс предназначен для учета, архивации и передачи информации в реальном масштабе времени про расход природного газа, тепла, холодной и горячей воды и электроэнергии.
СПО «МИРАДА» является программным продуктом верхнего уровня и обеспечивает следующие функции:
- сбор данных о работе всей системы;
- управление интегрированными устройствами через ПО «МИРАДА»;
- предоставление пользователю информации подключенных устройствах;
- предоставление пользователю данных о системе в виде мнемосхем;
- управление пользователями системы;
- предоставление обслуживающему персоналу технических данных о состоянии системы.
СПО «МИРАДА» состоит из следующих модулей:
- пользовательское программного обеспечения;
- серверное программное обеспечение;
- редактор мнемосхем.
Контроллер предназначен для работы с системой верхнего уровня (далее система) «Мирада» по закрытому протоколу ИНСИСТЕМ и является интерфейсом системы к устройствам сбора данных, датчикам и исполнительным устройствам.
Контроллер также может выступать в роли самостоятельного устройства работающего в соответствии с заданным алгоритмом управления исполнительными устройствами, в зависимости от времени/даты, данных поступающих от датчиков и устройств сбора данных.
Область применения: в составе информационных систем учёта энергоресурсов, мониторинга и телеуправления на объектах ЖКХ, ЦОДах, ТЭКах и на подобных промышленных объектах; в качестве контроллера при организации комплексных систем безопасности; в составе систем охранно-пожарной сигнализации.
Изделие исполнено в двух конструктивах: корпус на din-рейку и корпус 19 дюймов для телекоммуникационных стоек и шкафов.
Функциональные параметры контроллера в зависимости от исполнения:
- Работа с системой верхнего уровня;

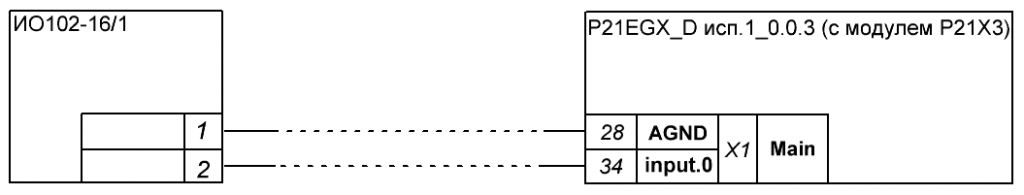

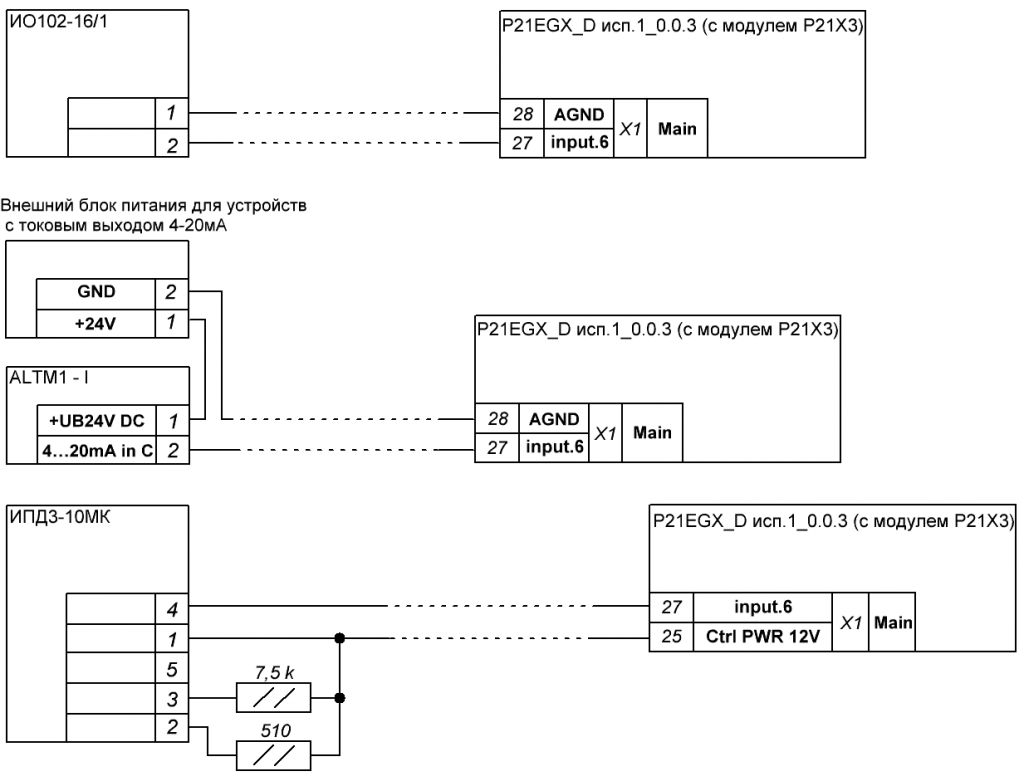

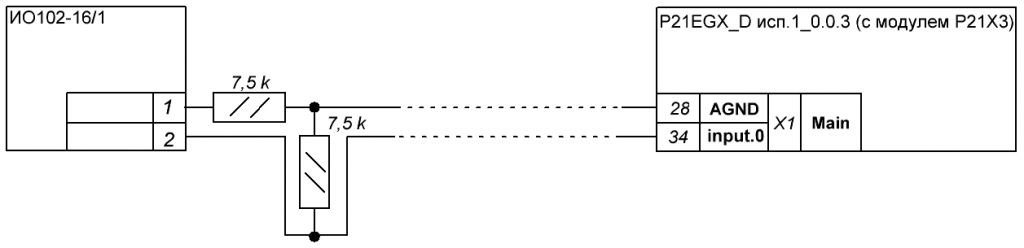

- Контроль датчиков задымления, влажности, открытия дверей, вибрации, загазованности, радиации;

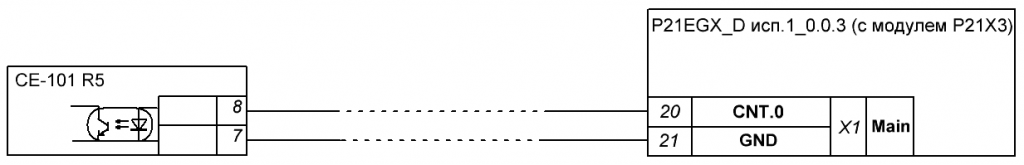

- Контроль качества электропитания и учет потребленной электроэнергии;

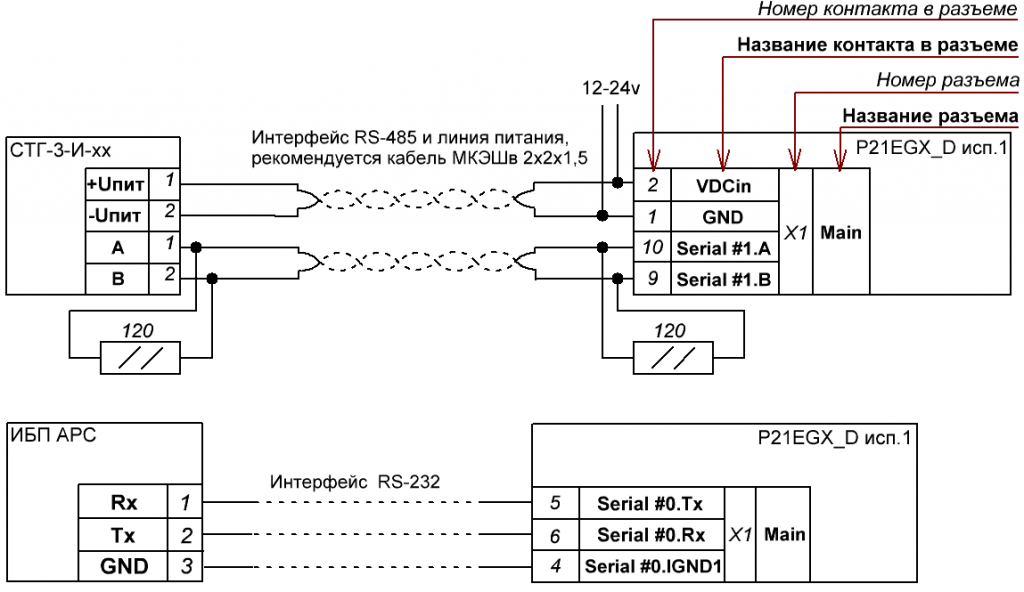

- Контроль и обмен информацией с внешним оборудованием пользователя, через интерфейсы RS232/485 (опционально - CAN);
- Контроль наличия питающего напряжения;

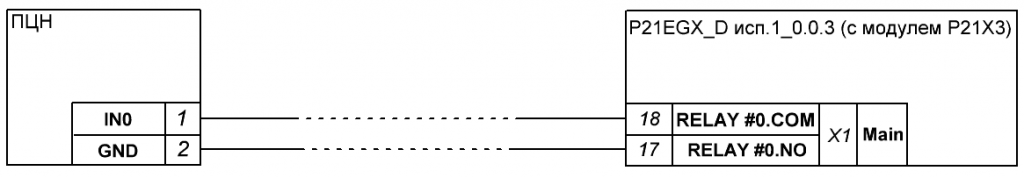

- Удаленное управление силовыми выходами;
- Работа со светосигнальными устройствами;
- Автоматический выбор канала связи Ethernet/GSM (GPRS);
- Встроенный веб-интерфейс.
Реализовано два канала связи – основной и резервный. Основной канал выполняет (реализует) интерфейс Ethernet, а связь по резервному каналу осуществляется через встроенный GPRS модуль (необходима установка sim-карты любого сотового оператора с оплаченным тарифом связи). Исходя из стоимости использования, основным каналом задан Ethernet. Переход с основного на резервный канал и обратно выполняется контроллером автоматически.
Поток данных между контроллером и сервером шифруется алгоритмом AES-128 и передаётся/принимается по закрытому протоколу системы. Контроллер является клиентом.
Имеется разъем для подключения внешней GSM-антенны.
Контроллер «Мирада» исполнение 1
Контроллер Мирада (P21EGX_D) разработан в соответствии с принципом модульности. В частности , контроллер «Мирада» состоит из основного модуля и опционально подключаемых модулей расширения.
Технические характеристики
- Питание контроллера Мирада исп.1 осуществляется от блока питания постоянного тока напряжением 12-24 Вольт и удовлетворяет требованиям настоящих ТУ и ГОСТ 13109-97. Блок питания в комплект поставки не входит;
- Контроллер допускает непрерывную круглосуточную при сохранении своих характеристик в пределах норм, установленных ТУ;
- Номинальная потребляемая мощность вычислительной части контроллера (без учета потребления исполнительных устройств и датчиков): 5 Вт, максимальная – 7 Ватт;
- 34 нажимных контакта в клеммной колодке (2 контакта питания, 8 контактов двух последовательных интерфейсов, 24 контакта – назначение определяется опциональным модулем расширения);
- Ethernet-интерфейс 10/100, разъем RJ-45;
- Интерфейсы USB HOST, USB DEVICE;
- GPRS модем с разъемом для подключения внешней GSM-антенны;
- Слот SIM-карты;
- Слот для карты Micro-SD;
- Разъем для сервисного обслуживания;
- Светодиодный индикатор наличия питания;
- Четыре светодиодных индикаторов режимов работы контроллера.
Габаритные размеры контроллера «Мирада»
| Наименование и обозначение составных частей | Ширина, мм | Высота, мм | Глубина, мм | Масса, кг, не более |
| МИРАДА P21EGX _D исп.1 | 107 | 90 | 60 | 0.3 |

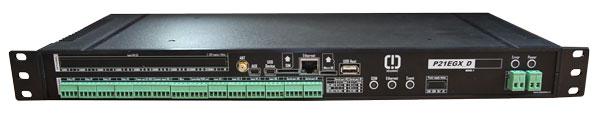

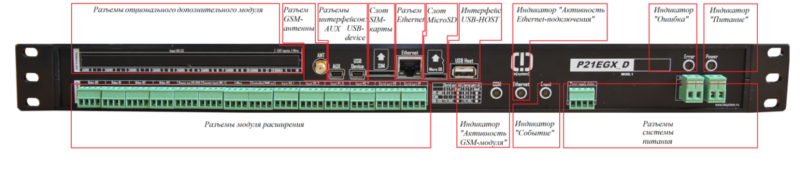

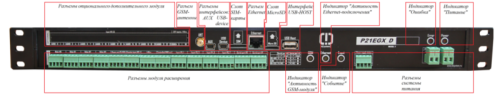

Контроллер «Мирада» исполнение 2
Контроллер Мирада установлен в корпус 19 дюймов вместе с системой питания, а также с опционально устанавливаемыми дополнительными модулями.
Технические характеристики
- Контроллер допускает непрерывную круглосуточную при сохранении своих характеристик в пределах норм, установленных ТУ;
- Номинальная потребляемая мощность вычислительной части контроллера (без учета потребления исполнительных устройств и датчиков): 10 Вт, максимальная – 15 Ватт;
- Питание контроллера «Мирада» (P21EGX_D исп.2) осуществляется от сети переменного тока напряжением 220В частотой 50 Гц и удовлетворяет требованиям настоящих ТУ и ГОСТ 13109-97 при изменении напряжения питания в пределах от 90 до 260В (по запросу от блока питания постоянного тока напряжением 12-24 либо 24 - 60В; блок питания в комплект поставки не входит).
- Обеспечение бесперебойного питания осуществляется встроенным аккумулятором с емкостью в 2,2 А*ч;
- Разъем состояния системы питания;
- Модульное исполнение аппаратной части;
- 26 разъемных клеммника (2 клеммника питания, до 6 клеммников шести последовательных интерфейсов с управляемым питанием, до 32 универсальных входов, до 9 управляемых выходов – значение определяется комплектацией модулями);
- Ethernet-интерфейс, разъем RJ-45;
- Интерфейсы USB HOST, USB DEVICE;
- GPRS модем с разъемом для подключения внешней GSM-антенны;
- Слот SIM-карты;
- Слот для карты Micro-SD;
- Разъем для сервисного обслуживания;
- Светодиодный индикатор наличия питания;
- Четыре светодиодных индикаторов режимов работы контроллера;
- Переключатели питания контроллера и питания аккумулятора.
Габаритные размеры контроллера «Мирада» (исп.2)
| Наименование и обозначение составных частей | Ширина, мм | Высота, мм | Глубина, мм | Масса, кг, не более |
| МИРАДА P21EGX _D исп.2 | 431 | 43 | 203 | 3 |

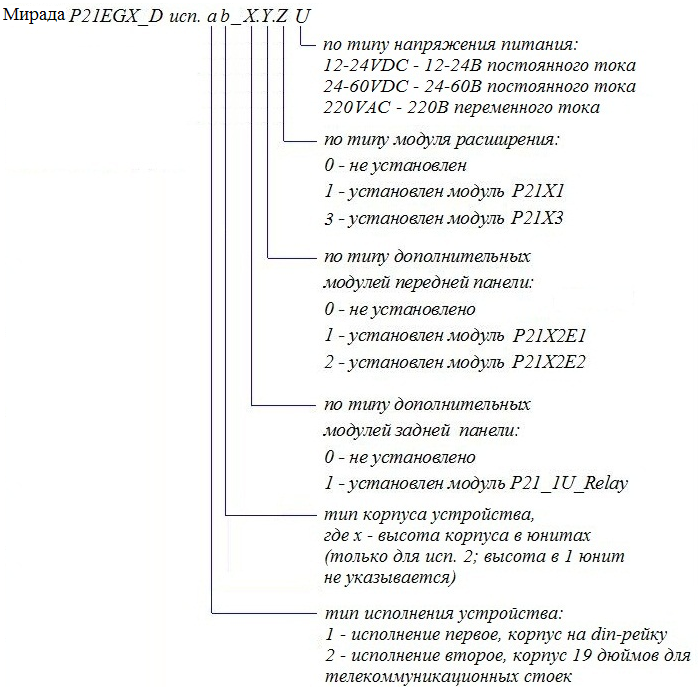

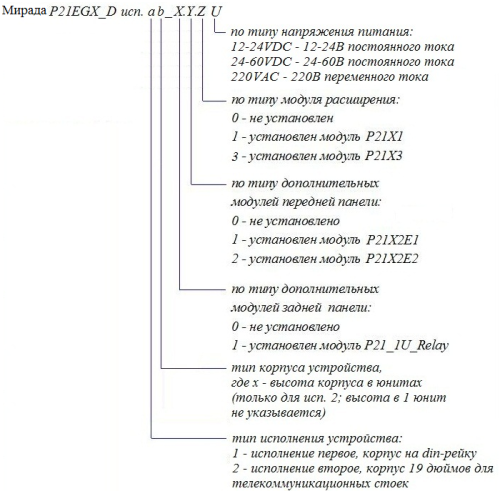

Варианты поставки контроллера «Мирада»
| № | Контроллер | Описание |
| 1. | Контроллер Мирада P21EGX_D исп.2_0.0.1 48DC |
Контроллер Мирада с модулем P21X1. В телекоммуникационный шкаф 19'. Напряжение питания 48DC. 2 последовательных порта (для каждого переключателями задаётся активный интерфейс: RS-232 или RS-485), USB-Device, USB-Host, microSD, Ethernet, GPRS, 4 выхода реле, 4 RSx232. 26 разъемных клеммника (2 клеммника питания, до 6 клеммников шести последовательных интерфейсов с управляемым питанием, до 32 универсальных входов, до 9 управляемых выходов – значение определяется комплектацией модулями); Слот SIM-карты; Разъем для сервисного обслуживания; Светодиодный индикатор наличия питания; Четыре светодиодных индикаторов режимов работы контроллера; Переключатели питания контроллера и питания аккумулятора. Функциональные параметры контроллера :
|
| 2. | Контроллер Мирада P21EGX_D исп.2_0.0.1 220AC |
Контроллер Мирада с модулем P21X1. В телекоммуникационный шкаф 19'. Напряжение питания 220AC. 2 последовательных порта (для каждого переключателями задаётся активный интерфейс: RS-232 или RS-485), USB-Device, USB-Host, microSD, Ethernet, GPRS, 4 выхода реле, 4 RSx232. Предназначены для работы с ПО Мирада, или автономно. Функциональные параметры контроллера :
|
| 3. | Контроллер Мирада P21EGX_D исп.2_0.1.1 48DC |
Контроллер Мирада с модулем P21X1 и P21X2E1. В телекоммуникационный шкаф 19''. Напряжение питания 48DC. 2 последовательных порта (для каждого переключателями задаётся активный интерфейс: RS-232 или RS-485), USB-Device, USB-Host, microSD, Ethernet, GPRS. Входы: 9 универсальных входов + 3 сухих контактов, 2 счетных. Выходы: 9 выходов реле, 1 управляемый выход питания. Шина 1-Wire, 4 RSx232. Функциональные параметры контроллера :
|
| 4. | Контроллер Мирада P21EGX_D исп.2_0.1.1 220AC |
Контроллер Мирада с модулем P21X1 и P21X2E1. В телекоммуникационный шкаф 19''. Напряжение питания 220AC. 2 последовательных порта (для каждого переключателями задаётся активный интерфейс: RS-232 или RS-485), USB-Device, USB-Host, microSD, Ethernet, GPRS. Входы: 9 универсальных входов + 3 сухих контактов, 2 счетных. Выходы: 9 выходов реле, 1 управляемый выход питания. Шина 1-Wire, 4 RSx232. Функциональные параметры контроллера :
|
| 5. | Контроллер Мирада P21EGX_D исп.2_0.2.1 48DC |
Контроллер Мирада с модулем P21X1 и P21X2E2. В телекоммуникационный шкаф 19'. Напряжение питания 48DC. 2 последовательных порта (для каждого переключателями задаётся активный интерфейс: RS-232 или RS-485), USB-Device, USB-Host, microSD, Ethernet, GPRS. Входы: 24 универсальных, 2 счетных. Выходы: 4 реле. Шина 1-Wire, 4 RSx232. Функциональные параметры контроллера :
|
| 6. | Контроллер Мирада P21EGX_D исп.2_0.2.1 220AC |
Контроллер Мирада с модулем P21X1 и P21X2E2. В телекоммуникационный шкаф 19'. Напряжение питания 220AC. 2 последовательных порта (для каждого переключателями задаётся активный интерфейс: RS-232 или RS-485), USB-Device, USB-Host, microSD, Ethernet, GPRS. Входы: 24 универсальных, 2 счетных. Выходы: 4 реле. Шина 1-Wire, 4 RSx232. Функциональные параметры контроллера :
|
| 7. | Контроллер Мирада P21EGX_D исп.2_0.0.3 48DC |
Контроллер Мирада с модулем P21X3. В телекоммуникационный шкаф 19''. Напряжение питания 48DC. 2 последовательных порта (для каждого переключателями задаётся активный интерфейс: RS-232 или RS-485), USB-Device, USB-Host, microSD, Ethernet, GPRS. Входы: 8 универсальных, 2 счетных. Выходы: 4 реле, 1 управляемый выход питания. Шина 1-Wire. Предназначены для работы с ПО Мирада, или автономно. Функциональные параметры контроллера :
|
| 8. | Контроллер Мирада P21EGX_D исп.2_0.0.3 220AC |
Контроллер Мирада с модулем P21X3. В телекоммуникационный шкаф 19''. Напряжение питания 220АC. 2 последовательных порта (для каждого переключателями задаётся активный интерфейс: RS-232 или RS-485), USB-Device, USB-Host, microSD, Ethernet, GPRS. Входы: 8 универсальных, 2 счетных. Выходы: 4 реле, 1 управляемый выход питания. Шина 1-Wire. Функциональные параметры контроллера :
|
| 9. | Контроллер Мирада P21EGX_D исп.2_0.1.3 48DC |
Контроллер Мирада с модулем P21X3 и P21X2E1. В телекоммуникационный шкаф 19''. Напряжение питания 48DC. 1 последовательный порт (переключателями задаётся активный интерфейс: RS-232 или RS-485), USB-Device, USB-Host, microSD, Ethernet, GPRS. Входы: 17 универсальных, 3 сухих контакта, 4 счетных. Выходы: 9 реле, 1 управляемый выход питания. 2 шины 1-Wire. Функциональные параметры контроллера :
|
| 10. | Контроллер Мирада P21EGX_D исп.2_0.1.3 48DC |
Контроллер Мирада с модулем P21X3 и P21X2E1. В телекоммуникационный шкаф 19''. Напряжение питания 220АC. 1 последовательный порт (переключателями задаётся активный интерфейс: RS-232 или RS-485), USB-Device, USB-Host, microSD, Ethernet, GPRS. Входы: 17 универсальных, 3 сухих контакта, 4 счетных. Выходы: 9 реле, 1 управляемый выход питания. 2 шины 1-Wire. Функциональные параметры контроллера :
|
| 11. | Контроллер Мирада P21EGX_D исп.2_0.2.3 48DC |
Контроллер Мирада с модулем P21X3 и P21X2E2. В телекоммуникационный шкаф 19''. Напряжение питания 48DC. 1 последовательный порт (переключателями задаётся активный интерфейс: RS-232 или RS-485), USB-Device, USB-Host, microSD, Ethernet, GPRS. Входы: 32 универсальных входов, 4 счетных. Выходы: 4 реле, 1 управляемый выход питания. 2 шины 1-Wire. Функциональные параметры контроллера :
|
| 12. | Контроллер Мирада P21EGX_D исп.2_0.2.3 220AC |
Контроллер Мирада с модулем P21X3 и P21X2E2. В телекоммуникационный шкаф 19''. Напряжение питания 220AC. 1 последовательный порт (переключателями задаётся активный интерфейс: RS-232 или RS-485), USB-Device, USB-Host, microSD, Ethernet, GPRS. Входы: 32 универсальных, 4 счетных. Выходы: 4 реле, 1 управляемый выход питания. 2 шины 1-Wire. Функциональные параметры контроллера :
|

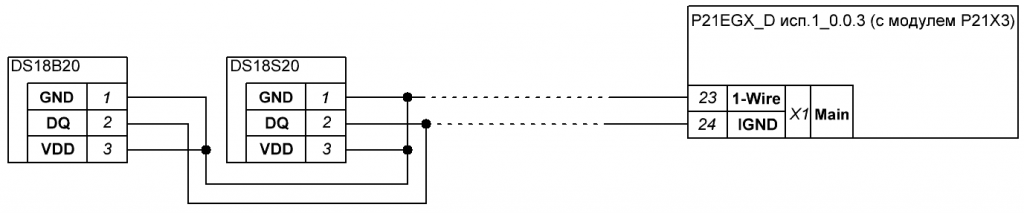

| 13. | Контроллер Мирада P21EGX_D исп.1_0.0.3 12-24DC |
Контроллер Мирада с модулем P21X3. На DIN рейку. Напряжение питания 12-24DC. 2 последовательных порта (для каждого переключателями задаётся активный интерфейс: RS-232 или RS-485), USB-Device, USB-Host, microSD, Ethernet, GPRS. Входы: 8 универсальных, 2 счетных. Выходы: 4 реле, 1 управляемый выход питания. Шина 1-Wire. Габариты: 107х90х60 мм. Функциональные параметры контроллера :
|
Примеры реализованных проектов:
- Автоматизированный комплекс ДДС и ЕДДС Пушкинского муниципального района Московской области (г. Пушкино, Московская область).
- Имитационно-моделирующий стенд территориальной подсистемы автоматизированной информационно-управляющей системы единой государственной системы предупреждения и ликвидации чрезвычайных ситуаций «ЕДДС – 112» (Санкт-Петербургский университет Государственной противопожарной службы МЧС России).
- Автоматизация ЕДДС в г. Ставрополь.
- Проект автоматизированного комплекса ДДС и ЕДДС городов Вологда и Череповец (Вологодская область).
- Имитационно-моделирующий стенд территориальной подсистемы автоматизированной информационно-управляющей системы единой государственной системы предупреждения и ликвидации чрезвычайных ситуаций «ЕДДС – 112». (Сибирский филиал Санкт-Петербургского университета ГПС МЧС России, г. Железногорск Красноярского края).
- Создание автоматизированного комплекса единой дежурно-диспетчерской службы и службы 01 (г. Ульяновск)
- ЦУКС МЧС Ставропольского края и ЦУКС МЧС Дагестанской республики
- Создание системы обеспечения безопасности жизнедеятельности населения города Тулы.
