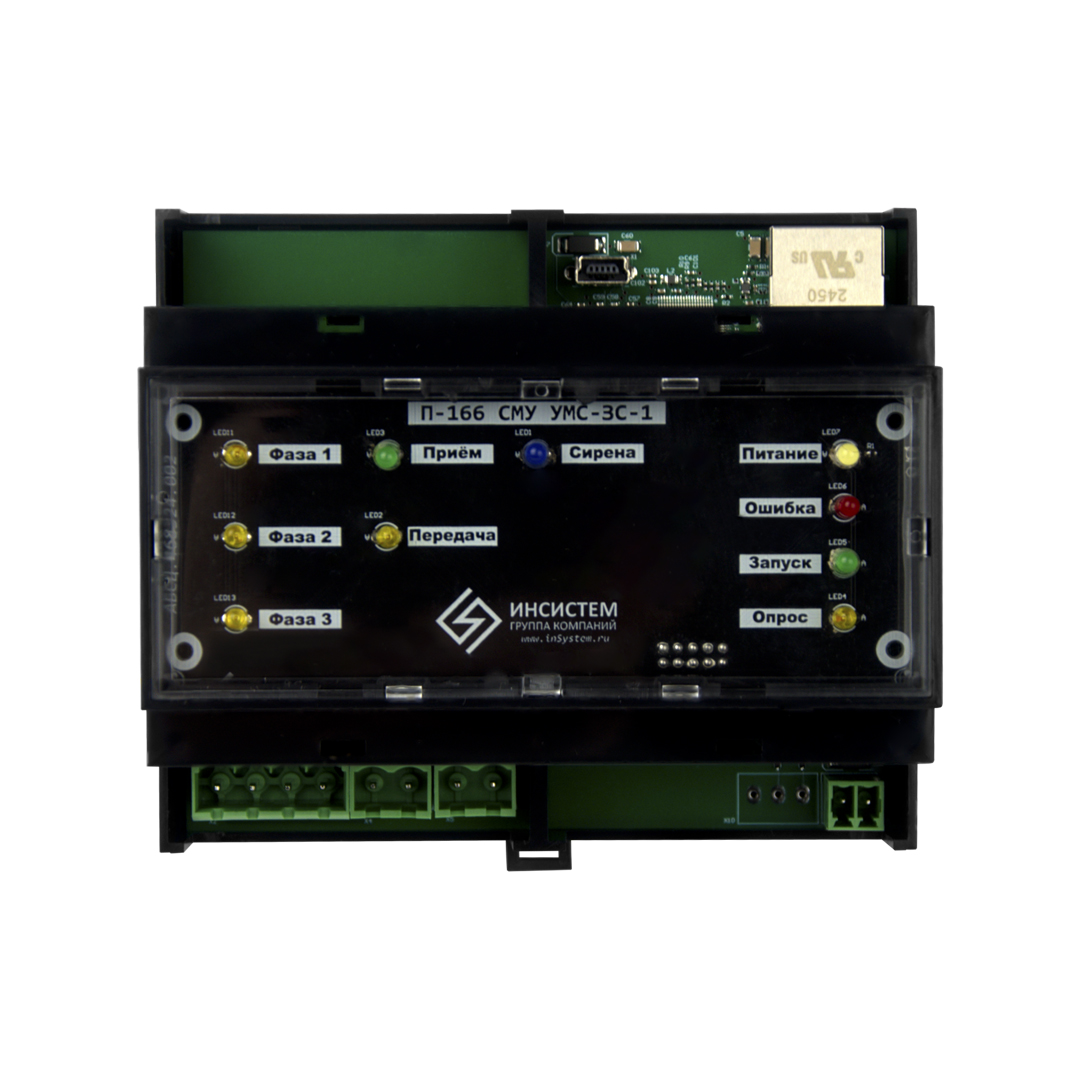

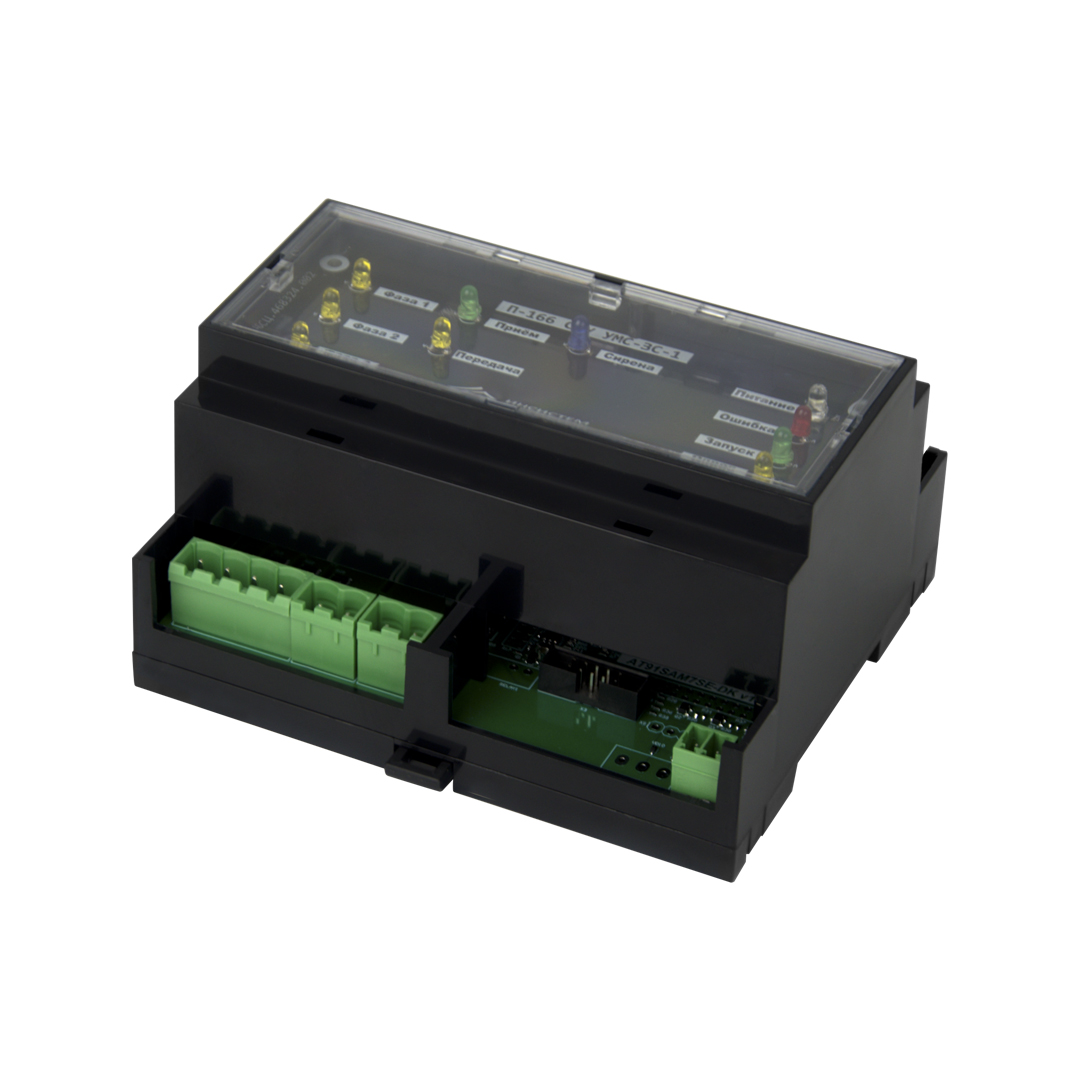

Устройство запуска оконечных устройств оповещения и сопряжения П-166 СМУ УМС-ЗС-1

УМС-ЗС-1 (Устройство запуска сирен) — это интеллектуальный программно-аппаратный комплекс в защищённом уличном шкафу, предназначенный для автоматизации процессов управления электромеханическими сиренами в системах централизованного и локального оповещения. Изделие обеспечивает надёжный дистанционный запуск, мониторинг состояния и контроль работоспособности сирен, а также интеграцию с вышестоящими диспетчерскими системами и аппаратурой П-166Ц, П-166М, комплексным программным обеспечением «Ароганит» и радиоканальными пультами.

Устройство специально разработано для работы в жёстких климатических условиях (от –50 °С до +50 °С), имеет пылевлагозащищённый корпус IP64 и встроенную систему поддержания микроклимата, что позволяет устанавливать его как на открытом воздухе, так и в помещениях без дополнительных укрытий.

Основные решаемые задачи

• Дистанционное включение и отключение сирен в непрерывном, прерывистом или заданном пользователем алгоритмическом режиме.
• Контроль целостности и готовности сирены (наличие питания, звуковое подтверждение работы, отсутствие механических повреждений).
• Мониторинг состояния внешних питающих сетей (напряжение, чередование фаз, пропадание фаз, асимметрия).
• Автоматическая защита двигателя сирены от аварийных режимов (для трёхфазных исполнений).
• Передача на верхний уровень (АРМ, пульт) всех событий: включение, авария питания, вскрытие шкафа, потеря звукового давления, сбой канала связи.
• Обеспечение резервного питания встроенного оборудования (ИБП) на время не менее 6 часов при отключении основного питания.
• Автоматическая перезагрузка каналообразующего оборудования (модемов, роутеров) при потере связи по Ethernet.

Архитектура и состав изделия

Внутри шкафа размещены следующие основные компоненты (состав может незначительно отличаться в зависимости от модификации):

• Контроллер управления — программируемый логический контроллер с Ethernet, последовательными портами, дискретными входами/выходами и поддержкой протоколов ISPEP, SNMPv1, MQTT, MODBUS, П-166 М, П-166 Ц (в зависимости от модификации). Выполняет обработку команд, управление реле, сбор данных с датчиков и связь с сервером.
• Источник бесперебойного питания (ИБП) — обеспечивает преобразование 220 В AC в 12 В DC и резервное питание всей управляющей электроники (не для питания сирены!) в течение не менее 6 часов от встроенной аккумуляторной батареи (12 В, ёмкость от 4,5 до 9 А·ч в зависимости от модификации).
• Контактор (КМ) — силовой коммутационный аппарат, непосредственно подключающий питание к электромеханической сирене по команде от контроллера.
• Реле контроля напряжения (РКН) или реле контроля фаз (РКФ) — отслеживают параметры питающей сети (220 В или 380 В) и при отклонениях формируют сигнал аварии, а в трёхфазных исполнениях — принудительно отключают сирену для защиты двигателя.
• Промежуточные реле — обеспечивают гальваническую развязку и усиление сигналов управления.
• Акустический датчик — устанавливается вблизи сирены, фиксирует наличие звукового давления и подтверждает фактическую работу сирены (для модификаций «Ц» и базовых).
• Темперный выключатель (геркон) — контролирует открытие двери шкафа и сигнализирует о несанкционированном доступе.
• Система поддержания микроклимата — термостаты, электрический нагреватель (до 300 Вт) и вентилятор охлаждения, автоматически поддерживающие внутреннюю температуру в диапазоне +10…+30 °С.
• Автоматические выключатели — для защиты цепей и ручного отключения.
• Дополнительное оборудование (опционально): GSM-роутер, внешние антенны, розетки для питания внешних устройств.

В модификациях «Р» дополнительно устанавливается блок приёма радиоканальный (БПР-1) с внешней штыревой антенной и передающая антенна (БКС-1) для отправки сигналов мониторинга на удалённый пульт.

Функциональные возможности в деталях

1. Управление сиреной

• Запуск/остановка по команде с сервера, с пульта, по радиосигналу или от ручной кнопки.
• Поддержка непрерывного, прерывистого и программируемого режимов работы (например, «внимание всем», «воздушная тревога», «отбой»).
• Возможность задания алгоритмов работы сирены (длительность, паузы, циклы) для каждой команды.

2. Мониторинг питания и защита

• Контроль входного напряжения — фиксация пропадания, понижения/повышения напряжения.
• Защита двигателя сирены (для трёхфазных версий):
• обратный порядок чередования фаз;
• пропадание одной, двух или трёх фаз;
• асимметрия фаз;
• превышение верхнего порога напряжения. При любом из этих событий контактор принудительно отключается, и сирена обесточивается.

3. Контроль звукового давления (для модификации Ц, Р, СМУ)

• Акустический датчик (поставляется дополнительно) размещается рядом с сиреной и регистрирует акустический сигнал.
• При включении сирены контроллер ожидает подтверждения от датчика. Если звук отсутствует, формируется событие «Авария звукового потока», что позволяет своевременно выявить неисправность сирены или линии.

4. Контроль канала связи и перезагрузка оборудования

• Контроллер постоянно проверяет доступность Ethernet-канала (ping сервера, ответы по протоколу).
• В случае «зависания» каналообразующего оборудования (маршрутизатор, модем), питание которого подключено через управляемую розетку, контроллер автоматически отключает и снова включает розетку, принудительно перезагружая устройство и восстанавливая связь

5. Сбор и передача статусной информации

На сервер или пульт оператора передаются:

• факт включения/отключения сирены;
• наличие/пропадание основного питания (220/380 В);
• уровень заряда аккумулятора;
• состояние двери (открыта/закрыта);
• наличие звука сирены;
• ошибки Ethernet и результаты перезагрузки.
• Все события привязываются к точному времени (с точностью до 1 секунды) и сохраняются во внутреннем архиве контроллера.

6. Радиоканальное управление (для версий «Р»)

• Блок БПР-1 принимает сигналы от до 8 различных радиобрелков (пультов) на частоте 433,92 МГц (четыре фиксированные частотные литеры).
• Каждому брелку можно присвоить свой алгоритм работы сирены (максимум 48 алгоритмов). Последовательное нажатие одной кнопки может запускать цепочку режимов.
• Приоритет команд от разных брелков задаётся на этапе программирования.
• Дальность связи в условиях прямой видимости — до 5 км (реальная зависит от помех и рельефа).
• Для обратной связи (мониторинга состояния) используется передающая антенна БКС-1, которая отправляет сигналы о работе сирены, авариях питания и вскрытии на удалённый пульт на той же частоте.

Конструктивное исполнение

• Корпус — навесного типа, изготовлен из стального листа толщиной 1–1,5 мм с антикоррозийным покрытием (порошковая окраска). Дверца снабжена непорозовым уплотнителем, точечным замком и заземлением.
• Угол открытия дверцы — 105°, что обеспечивает удобный доступ ко всем внутренним компонентам.
• Теплоизоляция — внутренняя облицовка из пенополиэтилена толщиной 10 мм.
• Кабельные вводы — расположены снизу, обеспечивают герметичный ввод силовых и сигнальных кабелей.
• Монтаж — на стену (в комплекте кронштейны) или на столб/опору (дополнительная опция). Возможна установка как на улице, так и внутри помещений.
• Система поддержания микроклимата — автоматическое включение обогревателя при понижении внутренней температуры ниже +10 °C и вентилятора при повышении выше +30 °C. Используется электрический нагреватель мощностью до 300 Вт и вентилятор с вентиляционной решёткой (устанавливается по согласованию с заказчиком).
• Защита от НСД — датчик открытия двери, формирующий сигнал тревоги при вскрытии.

Интеграция с существующими системами

Устройство легко встраивается в уже развёрнутые системы оповещения за счёт поддержки открытых протоколов и стандартных интерфейсов. Оно совместимо с:

• Комплексами П-166Ц и П-166М (полностью адаптировано по протоколам и логике работы);
• Программным обеспечением «Ароганит МС» (управление и мониторинг через единый диспетчерский пункт);
• Сторонними SCADA-системами через MODBUS или MQTT;
• Резервными каналами связи — GPRS/LTE/3G с использованием внешнего роутера (опция).

Благодаря этому УМС-ЗС-1 можно использовать как в составе крупных территориально распределённых сетей оповещения, так и для создания локальных автономных систем на одном объекте.

Преимущества

• Высокая надёжность — все критичные компоненты (контроллер, ИБП, коммутационные устройства) имеют резервирование питания и защиту от аварийных режимов сети.
• Всепогодное исполнение — диапазон температур от –50 до +50 °С, защита IP64, система климат-контроля — гарантируют работу в любых климатических зонах.
• Гибкость управления — возможность выбора способа управления (проводное, радиоканальное, ручное), настройка алгоритмов под любые сценарии оповещения.
• Самодиагностика и контроль — непрерывный мониторинг сирены, каналов связи и электропитания с передачей детальных статусов на пульт оператора.
• Автономность — встроенный ИБП обеспечивает сохранение работоспособности при отключении внешнего питания на длительное время.
• Простота монтажа и обслуживания — навесной шкаф с удобным доступом, чёткая маркировка клемм, полный комплект крепежа и документации.
• Длительный ресурс — срок службы 10 лет, что снижает совокупную стоимость владения.

Комплект поставки

В стандартную комплектацию входят:

• Устройство запуска УМС-ЗС-1 в сборе (в соответствии с выбранной модификацией);
• Акустический датчик Р21S1 (для модификаций «Ц» и базовых);
• Комплект крепления на стену;
• Для версий «Р»: радиобрелки (2 шт.), штыревая антенна 433 МГц с креплением, передающая антенна БКС-1 с соединительным кабелем;
• Комплект эксплуатационной документации (паспорт, руководство по эксплуатации);
• Ключи от замка;
• Упаковка (гофрокартон).

Примечание: по дополнительному согласованию могут поставляться кронштейны для монтажа на столб, GSM-антенна и роутер, а также дополнительные радио брелки.

Гарантийные обязательства

• Гарантийный срок — 12 месяцев со дня продажи.
• Производитель гарантирует соответствие изделия требованиям ТУ и ГОСТ при соблюдении условий эксплуатации, транспортировки и хранения.
• В течение гарантийного срока вышедшие из строя по вине изготовителя узлы подлежат замене или ремонту за счёт поставщика.
• Гарантия не распространяется на повреждения, вызванные неправильным монтажом, форс-мажорными обстоятельствами, перенапряжениями или несоблюдением инструкций.
• Ремонт после окончания гарантии выполняется за отдельную плату по договору с производителем или авторизованным сервисным центром.

Условия эксплуатации, хранения и транспортировки

• Эксплуатация — на открытом воздухе или в помещениях при температуре от –50 до +50 °С, относительной влажности до 100% (при 25 °С). Корпус IP64 обеспечивает защиту от пыли и водяных струй.
• Хранение — в упаковке производителя, в закрытых помещениях с естественной вентиляцией, без агрессивных сред, при температуре от +5 до +40 °С и влажности до 80% (при 25 °С). Допустимый срок хранения — 2 года.
• Транспортировка — любым видом крытого транспорта (железнодорожный, автомобильный, авиационный) в транспортной таре, обеспечивающей фиксацию и защиту от осадков. Условия транспортирования по группе С ГОСТ 23216.

Производитель оставляет за собой право вносить изменения в конструкцию, схемы и комплектацию изделия с целью улучшения его характеристик без дополнительного уведомления.
