Мониторинг паводковой обстановки
Компания ИНСИСТЕМ является разработчиком и производителем комплекса мониторинга, представляющего собой автоматизированную систему модульного типа и предназначенной для комплексного мониторинга динамических характеристик измерения уровня воды в реке или водоеме, возможно приводящих к возникновению чрезвычайных ситуаций природного и техногенного характера.
Система предназначена для:
-
автоматизации процесса мониторинга ЧС на основе анализа данных мониторинга уровня зеркала воды (обстановки) в районе расположения потенциально опасного объекта (ПОО);
-
автоматизации процесса передачи сообщений об угрозе ЧС, при наличии такой необходимости и возможности, в автоматизированную систему оповещения населения или в ЦУКС ГУ МЧС, или центр управления комплексной системой безопасности жизнедеятельности.
Система мониторинга в целом состоит из комплекса технических средств, специализированного программного обеспечения и оборудования средств связи. Комплекс технических средств можно подразделить на несколько основных узлов:
-
измерители и контроллеры мониторинга;
-
телекоммуникационное оборудование, выполняющее роль транспортной сети для собираемых данных;
-
устройства сбора, анализа, хранения и архивирования данных мониторинга (сервера баз данных), а также автоматизированные рабочие места оперативных дежурных со специализированным программным обеспечением.
Контроллеры (Р21ЕGI_D) предназначены для работы с системой верхнего уровня по закрытому протоколу компании ООО «НПО Инженерные Системы» и является интерфейсом системы к устройствам сбора данных, датчикам и исполнительным устройствам. Изделие исполнено в двух конструктивах: корпус на din-рейку.
Контроллер выполняет роль клиента. В нем реализовано два канала связи – основной и резервный. Основной канал выполняет (реализует) интерфейс Ethernet, а связь по резервному каналу осуществляется через встроенный GPRS модуль. Переход с основного на резервный канал и обратно выполняется контроллером автоматически.
Функциональные параметры контроллера следующие:
-
работа с системой верхнего уровня или в роли самостоятельного устройства;
-
контроль датчиков мониторинга, задымления, влажности, открытия дверей, вибрации, загазованности, радиации;
-
контроль и обмен информацией с внешним оборудованием пользователя, через интерфейсы RS232/485 (опционально - CAN);
-
контроль наличия питающего напряжения;
-
удаленное управление силовыми выходами;
-
автоматический выбор канала связи Ethernet/GSM (GPRS).
Контроллер также может выступать в роли самостоятельного устройства работающего в соответствии с заданным алгоритмом управления исполнительными устройствами, в зависимости от времени/даты, данных поступающих от датчиков и устройств сбора данных.
Контроллер мониторинга (Мирада) предназначен для работы с системой верхнего уровня по закрытому протоколу компании «ИНСИСТЕМ» и является интерфейсом системы к устройствам сбора данных, датчикам и исполнительным устройствам..
Контроллер выполняет роль клиента. В нем реализован канал связи Ethernet.
Функциональные параметры контроллера следующие:
-
работа с системой верхнего уровня или в роли самостоятельного устройства;
-
контроль датчиков мониторинга;
-
контроль наличия питающего напряжения;
-
удаленное управление силовыми выходами.

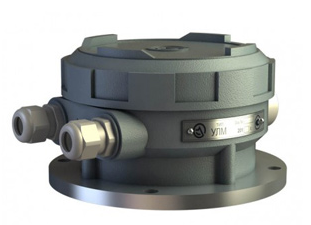

В качестве датчика уровня применяется уровнемер УЛМ5-1. Датчик уровня предназначен для бесконтактного измерения уровня воды в реке и располагается над поверхностью реки на железобетонной опоре. Неконтактный датчик уровня радиолокационного действия основан на излучении и приёме непрерывного частотно-модулированного радиосигнала, отражённого от поверхности воды, уровень которой измеряется. Сигнал с датчика поступает посредством аналогового интерфейса 4-20 мА на контроллер Мирада. На АРМ оператора устанавливается программное обеспечение, обслуживающее работу уровнемера.
Технические характеристики
|
Аналоговый выход |
4-20 мА |
|
Рабочая температура окружающей среды |
от -40 до +50 ºС |
|
Температура контролируемого продукта |
не ограничена |
|
Исполнение датчика уровня уровнемера |
общепромышленное (невзрывобезопасное) |
|
Степень защиты датчика от проникновения влаги и пыли |
IP55 |
|
Напряжение питания |
20…30В DC (от шкафа ШТУ) |
|
Масса датчика уровня, не более |
4 кг |
|
Габаритные размеры датчика уровня, мм, не более (ДхШхВ) |
190х170х80 |
На объекте мониторинга предполагается размещение изделия ШТУ, в состав которого будет входить как оборудование, поддерживающее заданные климатические параметры, источники резервирования питания, так и контроллер мониторинга, видео аппаратура и сопутствующие блоки питания.
Технические характеристики
|
Ширина, мм |
600..700 |
|
Высота, мм |
800…1000 |
|
Глубина, мм |
200…300 |
|
Рабочая температура окружающей среды |
от -40 до +50 ºС |
|
Степень защиты от проникновения влаги и пыли |
IP54 |
|
Вес изделия, не более |
55 кг |
|
Канал связи (основной) |
Ethernet |
|
Напряжение питания |
220 В (50Гц) AC |
